Key Hoeppe Zubehoere
Zubehör

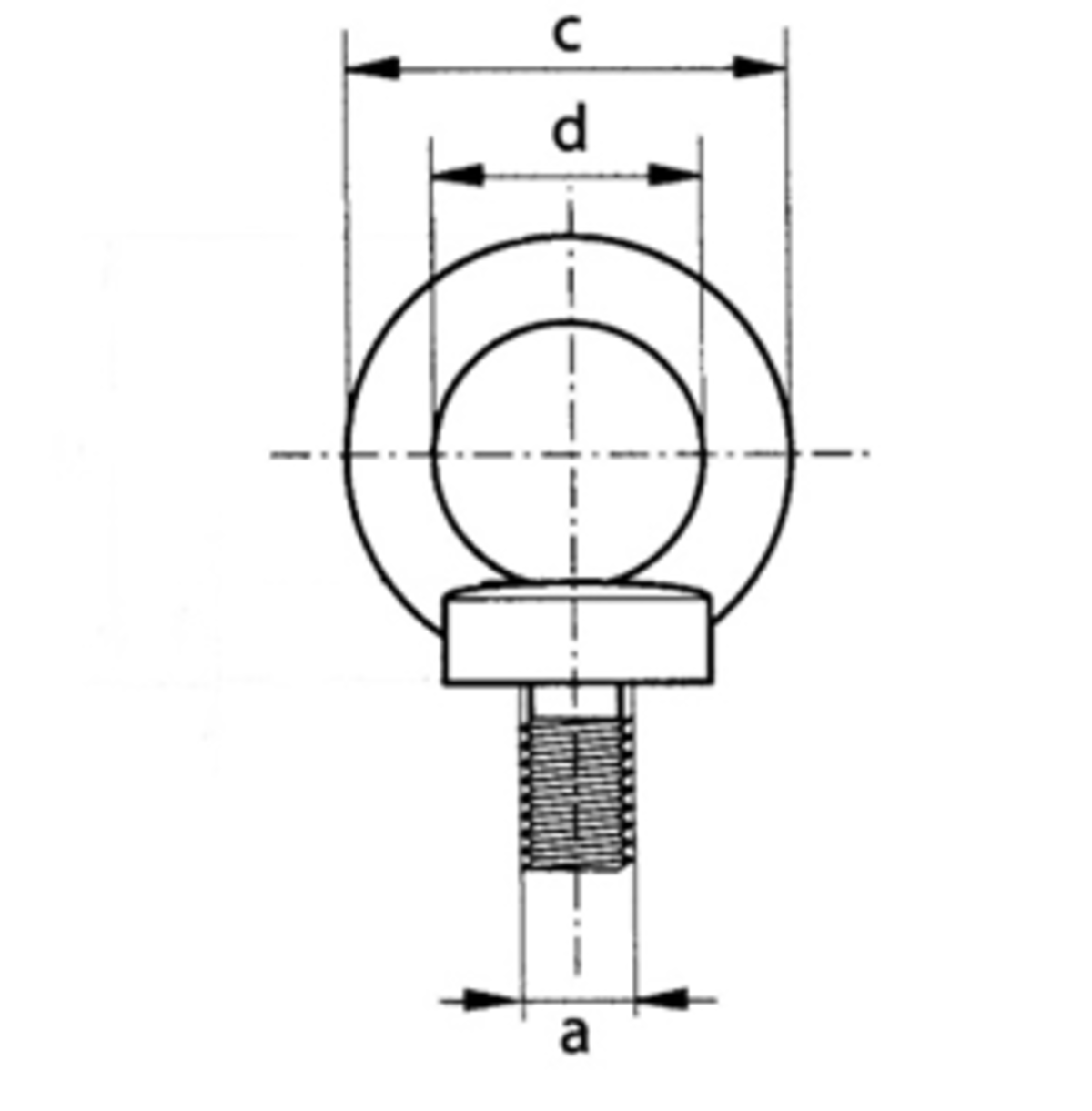

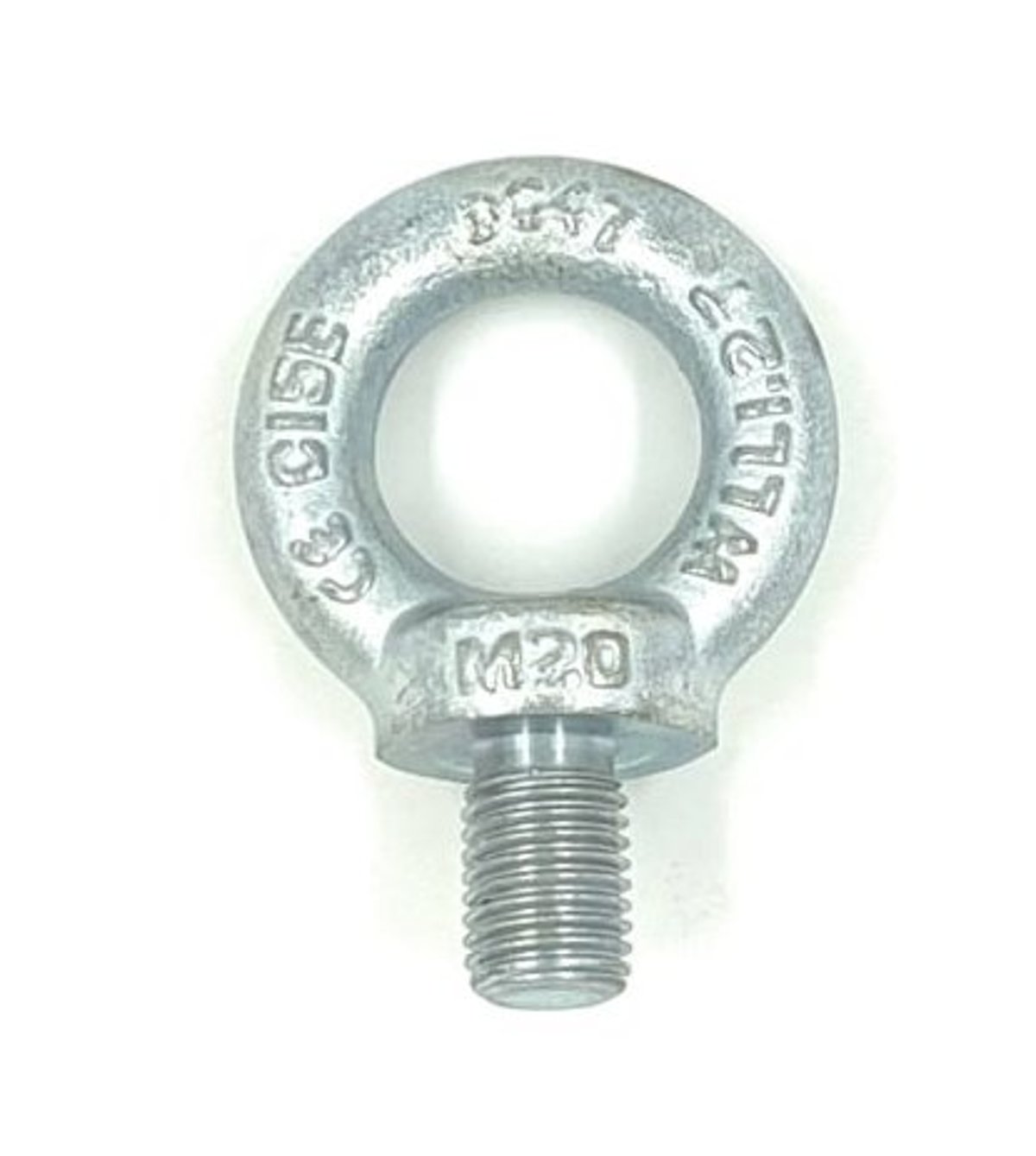

Ringschrauben DIN 580 C15E, galvanisch verzinkt

Ringschrauben D I N 580 C15 E
Ringschrauben D I N 580 C15 E

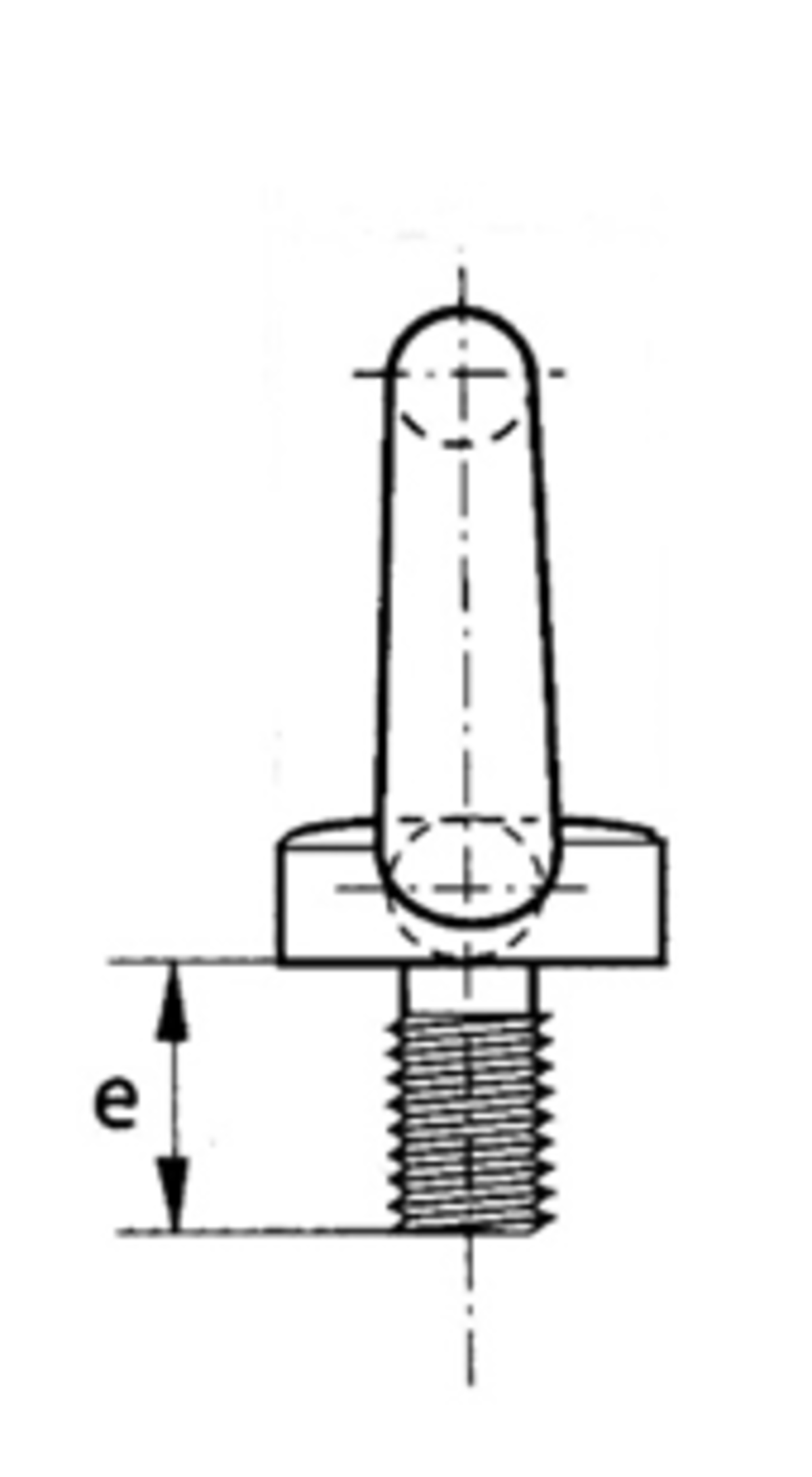

Ringschrauben D I N 580 C15 E Seitliche Ansicht

Wir liefern auch weitere Größen.

Art.-Nr. Abmessung (a) Innen-Ø (d) mm Außen-Ø ( c ) mm Gewinde-länge ( e ) mm WLL 1 Schraube to WLL 2 Schrauben to Gewicht per 100 St. kg
47006 M 6 20 36 13 0,140 0,100 5
47008 M 8 20 36 13 0,140 0,100 6
47010 M 10 25 45 17 0,230 0,170 11
47012 M 12 30 54 20 0,340 0,240 18
47016 M 16 35 63 27 0,700 0,500 28
47020 M 20 40 72 30 1,200 0,860 45
47024 M 24 50 90 36 1,800 1,290 83
47030 M 30 60 108 45 3,200 2,300 166
47036 M 36 70 126 54 4,600 3,300 265
47042 M 42 80 144 63 6,300 4,500 403
47048 M 48 90 166 68 8,600 6,100 638

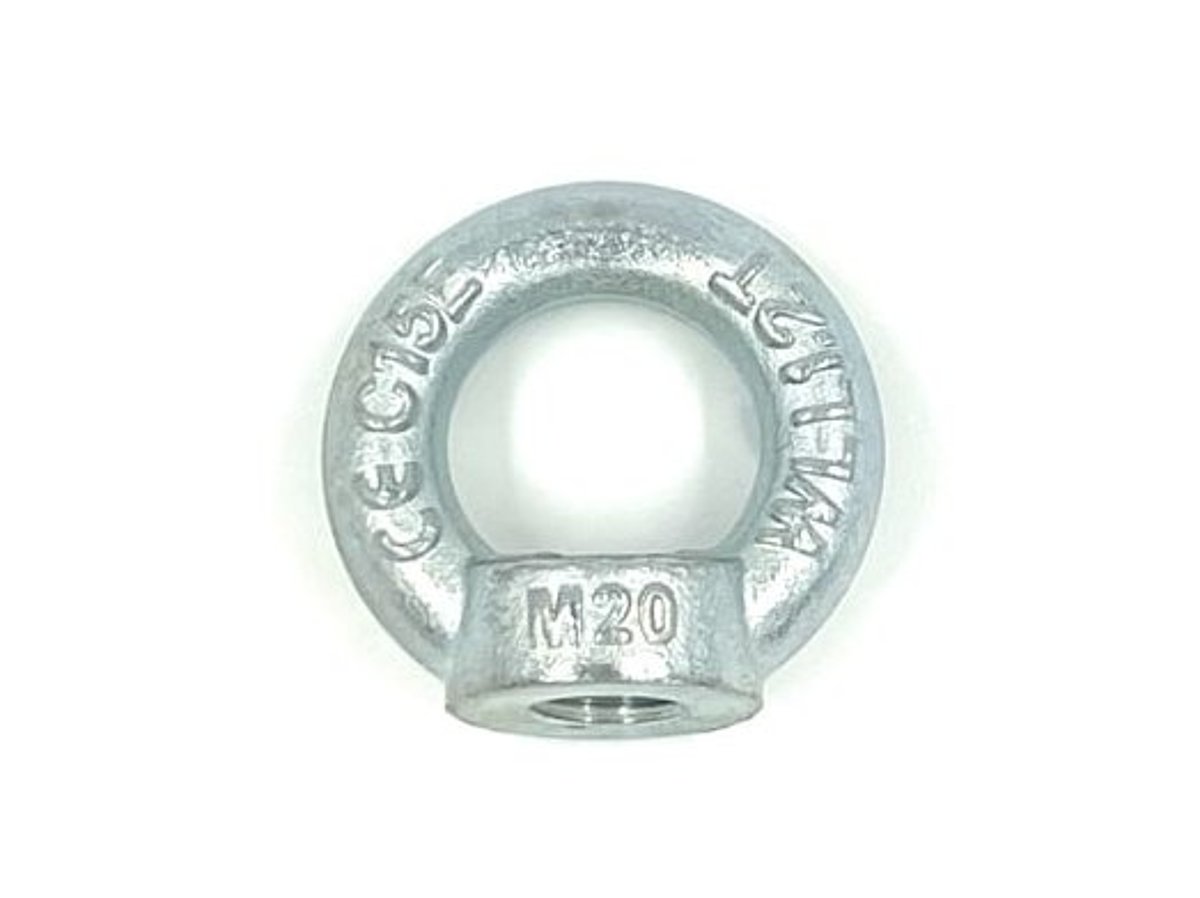

Ringmuttern DIN 582 C15E, galvanisch verzinkt

Ringmuttern D I N 582 C15 E
Ringmuttern D I N 582 C15 E

Wir liefern auch weitere Größen.

Art.-Nr. Abmessung (a) Innen-Ø (d) mm Außen-Ø ( c ) mm WLL 1 Schraube to WLL 2 Schrauben to Gewicht per 100 St. kg
48006 M 6 20 36 0,140 0,100 5
48008 M 8 20 36 0,140 0,100 6
48010 M 10 25 45 0,230 0,170 9
48012 M 12 30 54 0,340 0,240 16
48016 M 16 35 63 0,700 0,500 24
48020 M 20 40 72 1,200 0,860 36
48024 M 24 50 90 1,800 1,290 72
48030 M 30 60 108 3,200 2,300 132
48036 M 36 70 126 4,600 3,300 208
48042 M 42 80 144 6,300 4,500 403
48048 M 48 90 166 8,600 6,100 638

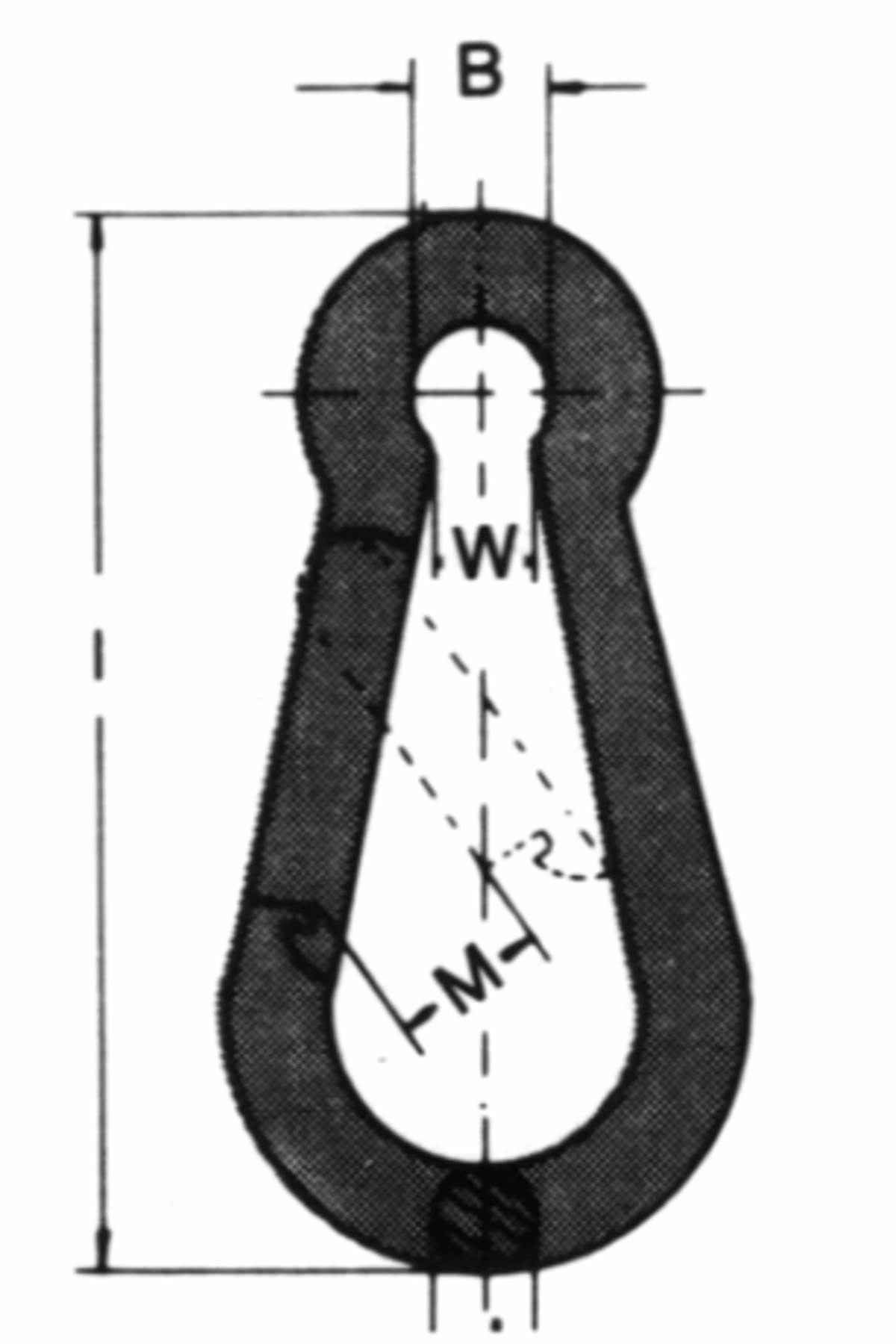

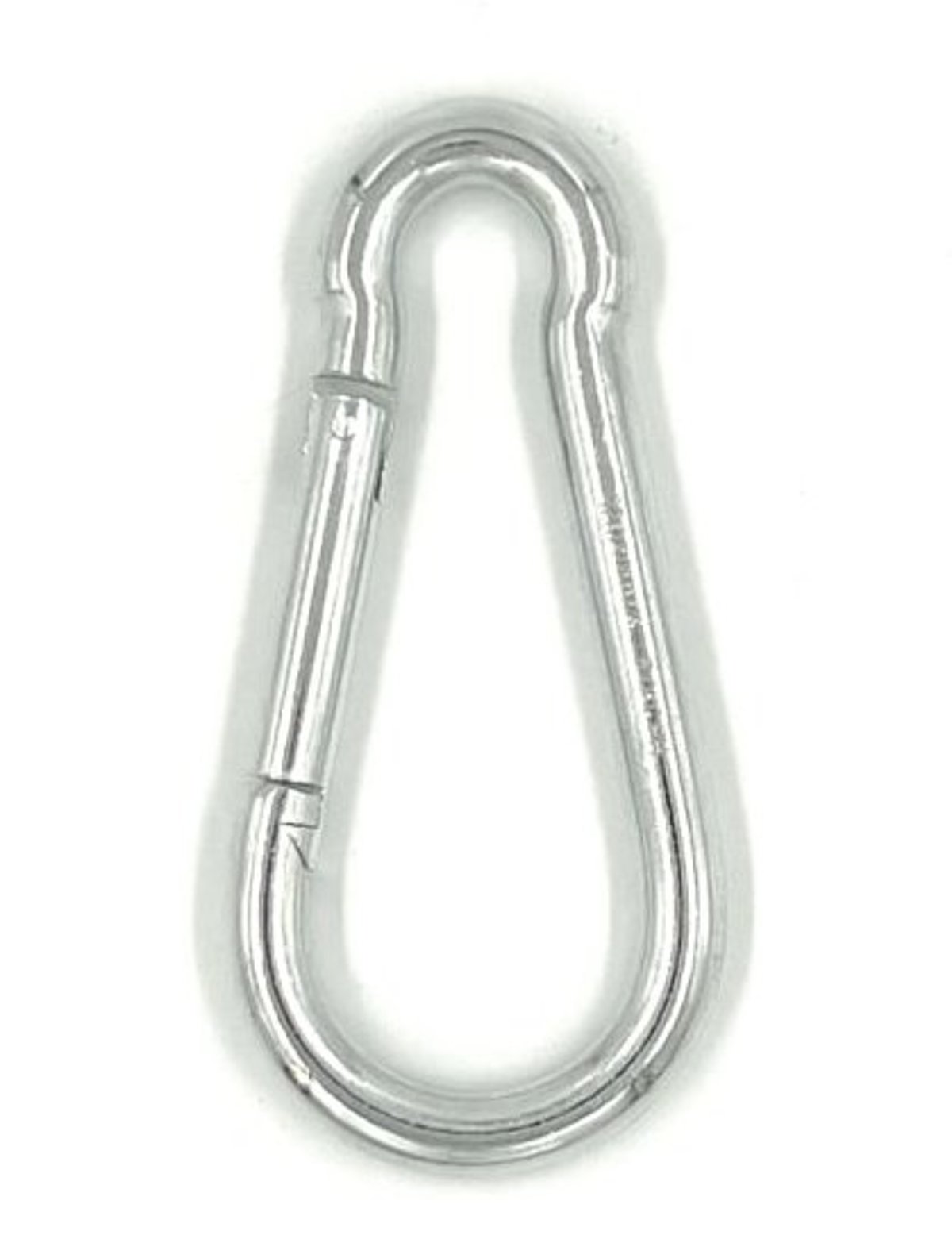

Karabinerhaken DIN 5299 Form C galvanisch verzinkt

Karabinerhaken D I N 5299 Form C
Karabinerhaken D I N 5299 Form C
Art.-Nr. Abmessung Material-Ø mm Ganze Länge mm B mm M mm W mm Tragkraft kg Gewicht per 100 St. kg
50004 40 x 4 4 40 6 6 4 10 1,0
50005 50 x 5 5 50 8 7 4 120 1,3
50006 60 x 6 6 60 9 8 6 120 2,7
50007 70 x 7 7 70 10 8 8 180 4,3
50008 80 x 8 8 80 12 10 8 230 6,4
50009 90 x 9 9 90 12 10 9 250 8,8
50010 100 x 10 10 100 15 11 10 350 12,6
50011 120 x 11 11 120 18 16 11 450 19,0
50012 140 x 12 12 140 20 19 14 510 26,0
50013 160 x 13 13 160 22 23 16 600 35,0
50014 180 x 14 14 180 22 33 16 650 48,0
50015 200 x 15 15 200 24 33 16 700 57,0

Karabinerhaken DIN 5299 Form C galvanisch verzinkt, mit Schraubverschluss

Karabinerhaken D I N 5299 Form C Mit Schraubverschluss
Karabinerhaken D I N 5299 Form C Mit Schraubverschluss
Art.-Nr. Abmessung Material-Ø mm (a) Ganze Länge mm (b) d mm c mm Tragkraft kg Gewicht per 100 St. kg
51006 60 x 6 6 60 9 8 120 3,0
51107 70 x 7 7 70 10 8 180 5,0
51008 80 x 8 8 80 12 10 230 7,0
51010 100 x 10 10 100 15 11 350 14,0
51011 120 x 11 11 120 18 16 450 19,0
51012 140 x 12 12 140 20 19 510 27,0

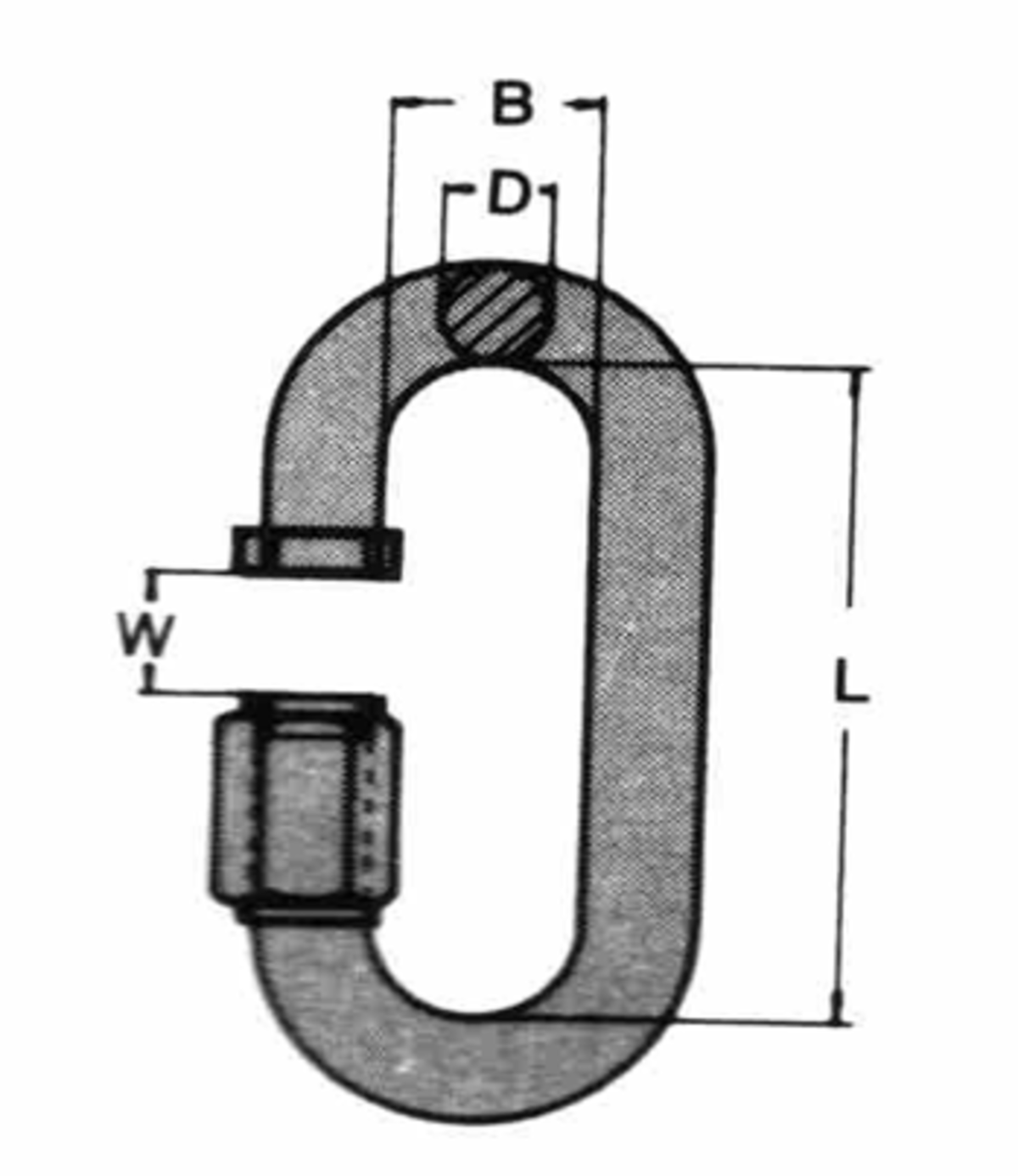

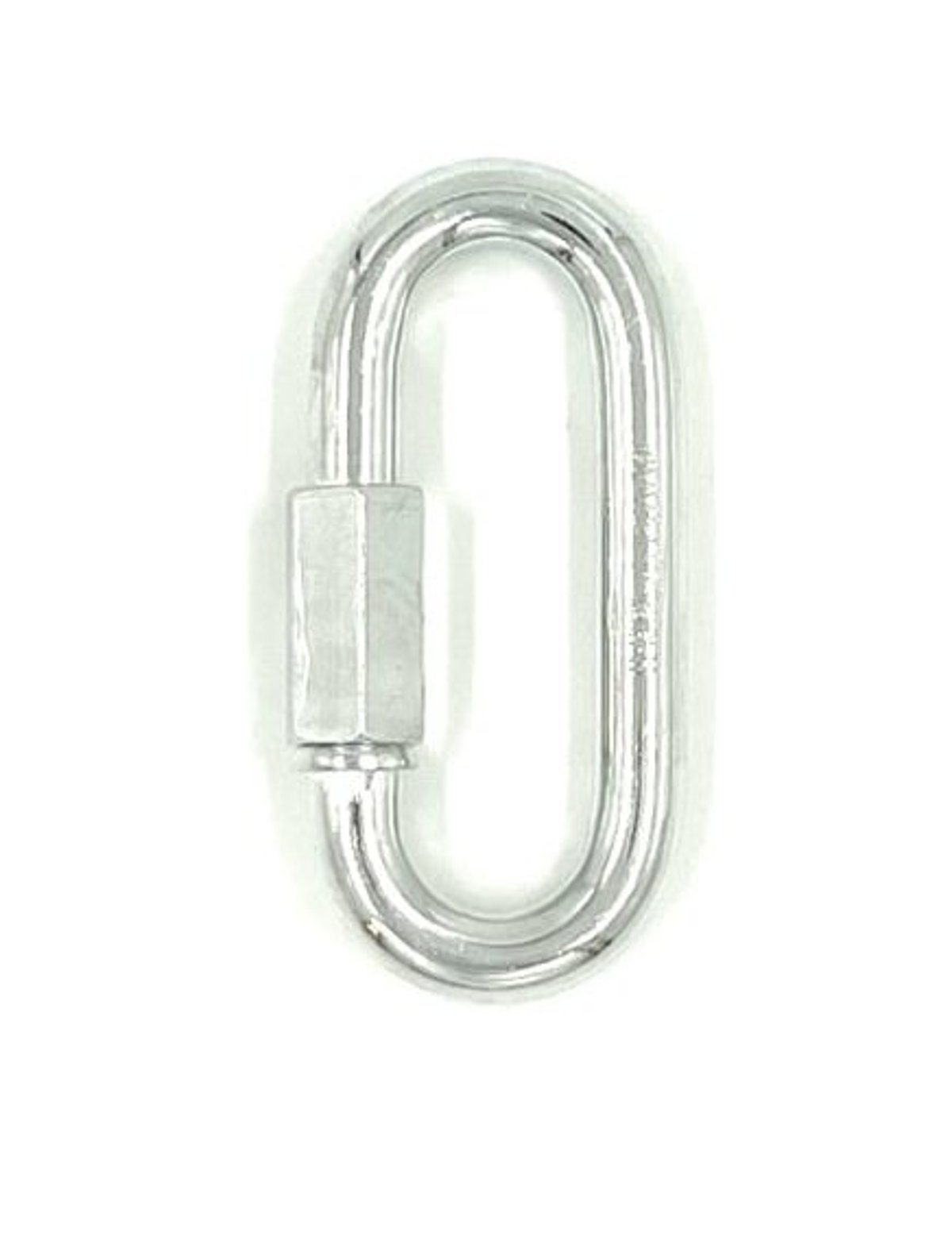

Kettenschnellverschlüsse (Quick-Links), galvanisch verzinkt

Kettenschnellverschlüsse (quick Links)
Kettenschnellverschlüsse (quick Links)
Art.-Nr. Abmessung mm (D) i. Weite mm (B) i. Höhe mm (L) Öffnung mm (W) Tragkraft kg Gewicht per 100 St. kg
55003 3.5 10 30 4,5 25 1,0
55004 4 10 33 5,5 90 1,2
55005 5 12 39 6,5 140 2,1
55006 6 13 45 7,5 200 3,5
55007 7 16 53 8,5 275 5,7
55008 8 16 59 10,0 350 8,0
55009 9 18 65 11,0 450 13,5
55010 10 20 70 12,0 550 14,8
55012 12 22 82 14,0 750 23,5
55014 14 27 96 16,0 1100 36,9

Gabelseilhülsen DIN 83313 Form B (ohne Bolzen), roh

Gabelseilhülsen D I N 83313 Form B
Gabelseilhülsen D I N 83313 Form B W
Gabelseilhülsen D I N 83313 Form B S

Bügelseilhülsen DIN 83313 Form A liefern wir nur auf Anfrage.

Art.- Nr Ngr. Seil-Ø mm Nutzlast kg B1 mm B2 mm C mm D1 mm E mm H mm Gewicht per Stück kg
76016 1,6 12-14 1.600 37 27 12 17 55 147 0,9
76025 2,5 14-18 2.500 45 33 14 20 67 175 1,4
76030 3,0 16-20 3.150 50 38 16 22 73 195 1,8
76040 4,0 18-22 4.000 54 42 18 24 81 212 2,4
76050 5,0 20-24 5.000 60 47 20 27 88 237 3,7
76060 6,0 22-28 6.300 67 53 23 30 94 262 5,0
76080 8,0 26-30 8.000 73 60 26 33 104 289 7,0
76100 10,0 28-34 10.000 80 66 29 36 116 320 10,0
76120 12,0 32-38 12.000 89 73 32 40 130 356 13,0
76160 16,0 36-44 16.000 100 81 35 45 143 397 18,0
76200 20,0 40-50 20.000 110 90 40 50 157 435 23,0
76250 25,0 44-54 25.000 120 100 43 55 179 480 31,0
76320 32,0 50-62 32.000 132 110 48 60 191 525 42,0
76400 40,0 58-72 40.000 150 125 54 68 218 595 60,0
76500 50,0 62-76 50.000 165 140 60 75 238 655 80,0

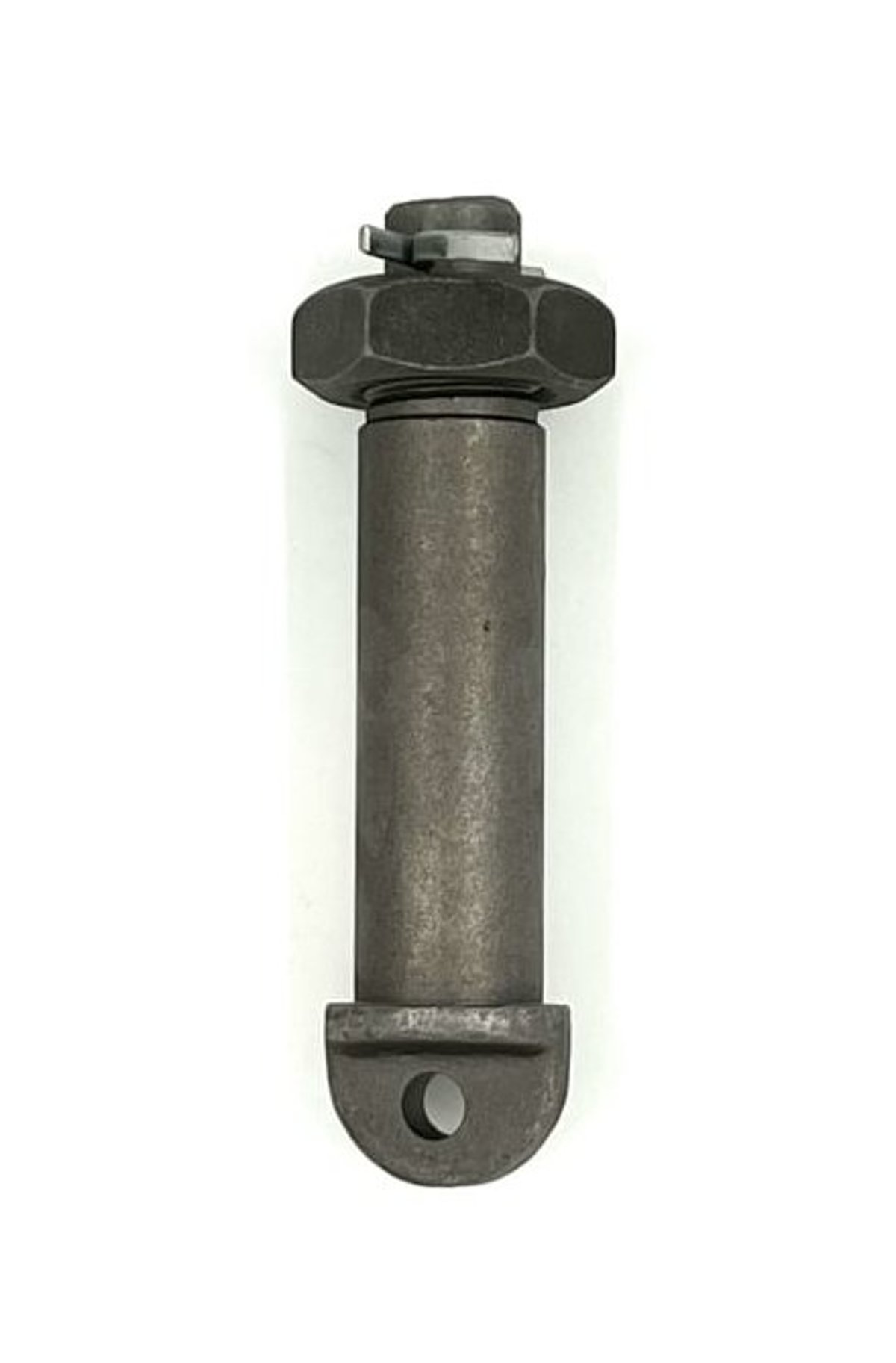

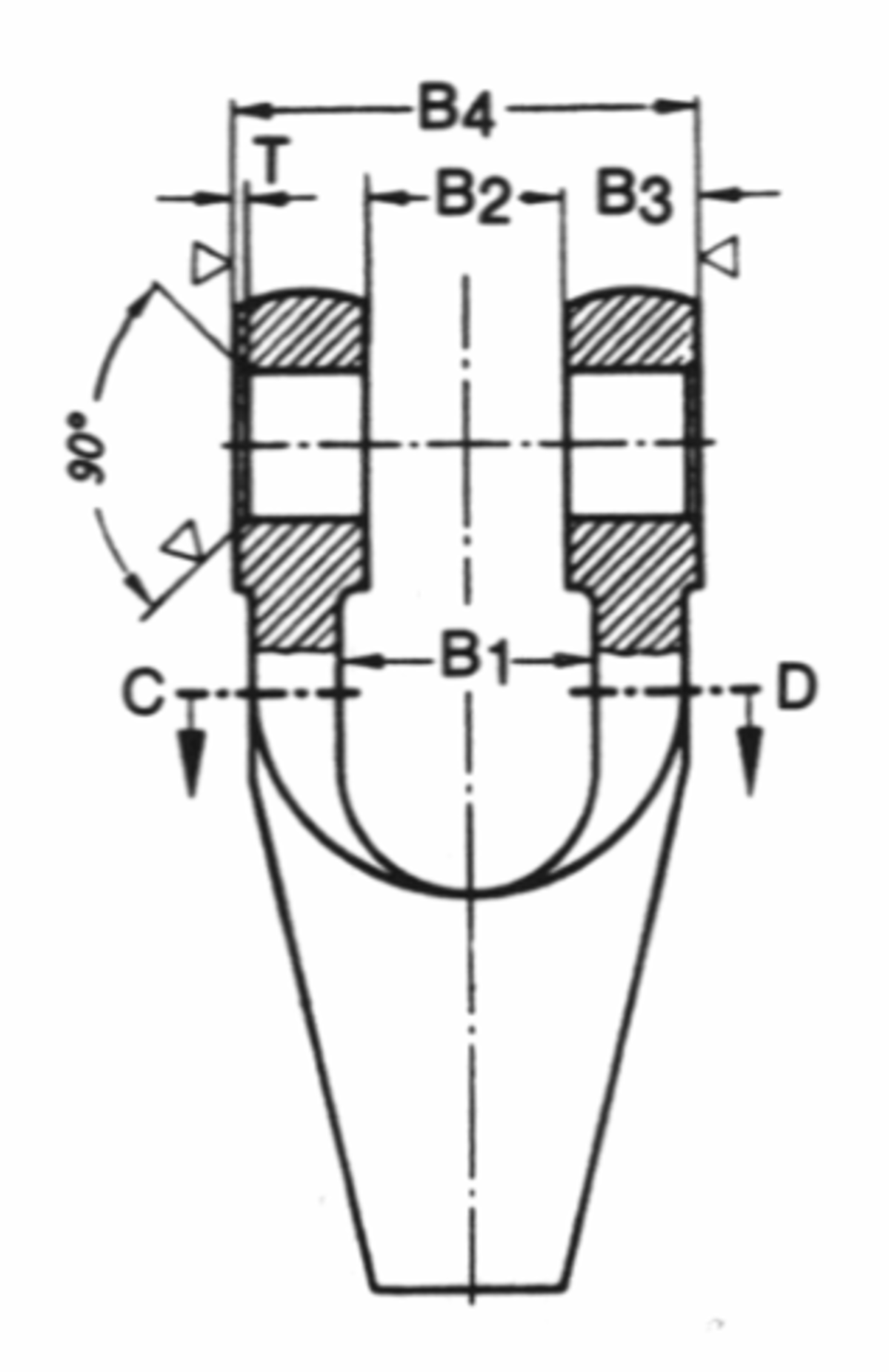

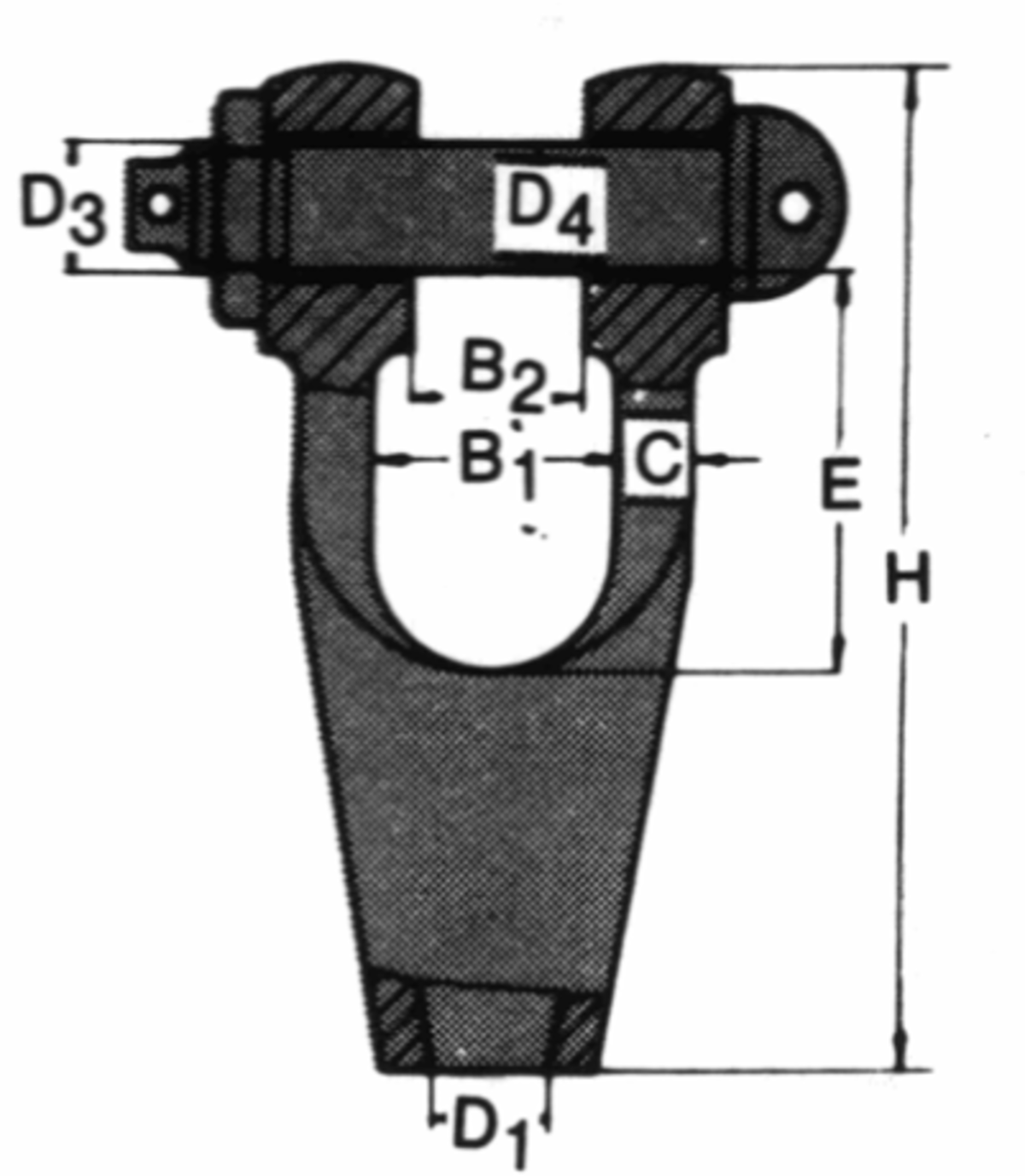

Bolzen mit Mutter und Splint, roh, passend für Gabelseilhülsen DIN 83313 Form B

Bolzen Mit Mutter Und Splint
Bolzen Mit Mutter Und Splint S
Bolzen Mit Mutter Und Splint W
Art.-Nr. Ngr. Seil-Ø mm Nutzlast kg D3
77016 1,6 12-14 1600 M20
77025 2,5 14-18 2500 M24
77030 3,0 16-20 3150 M27
77040 4,0 18-22 4000 M30
77050 5,0 20-24 5000 M36
77060 6,0 22-28 6300 M39
77080 8,0 26-30 8000 M45
77100 10,0 28-34 10000 M48
77120 12,0 32-38 12000 M52
77160 16,0 36-44 16000 M60
77200 20,0 40-50 20000 M68
77250 25,0 44-54 25000 M72x6
77320 32,0 50-62 32000 M80x6
77400 40,0 58-72 40000 M90x6
77500 50,0 62-76 50000 M100x6

Maße und Gewichtangaben annähernd, Änderungen vorbehalten
